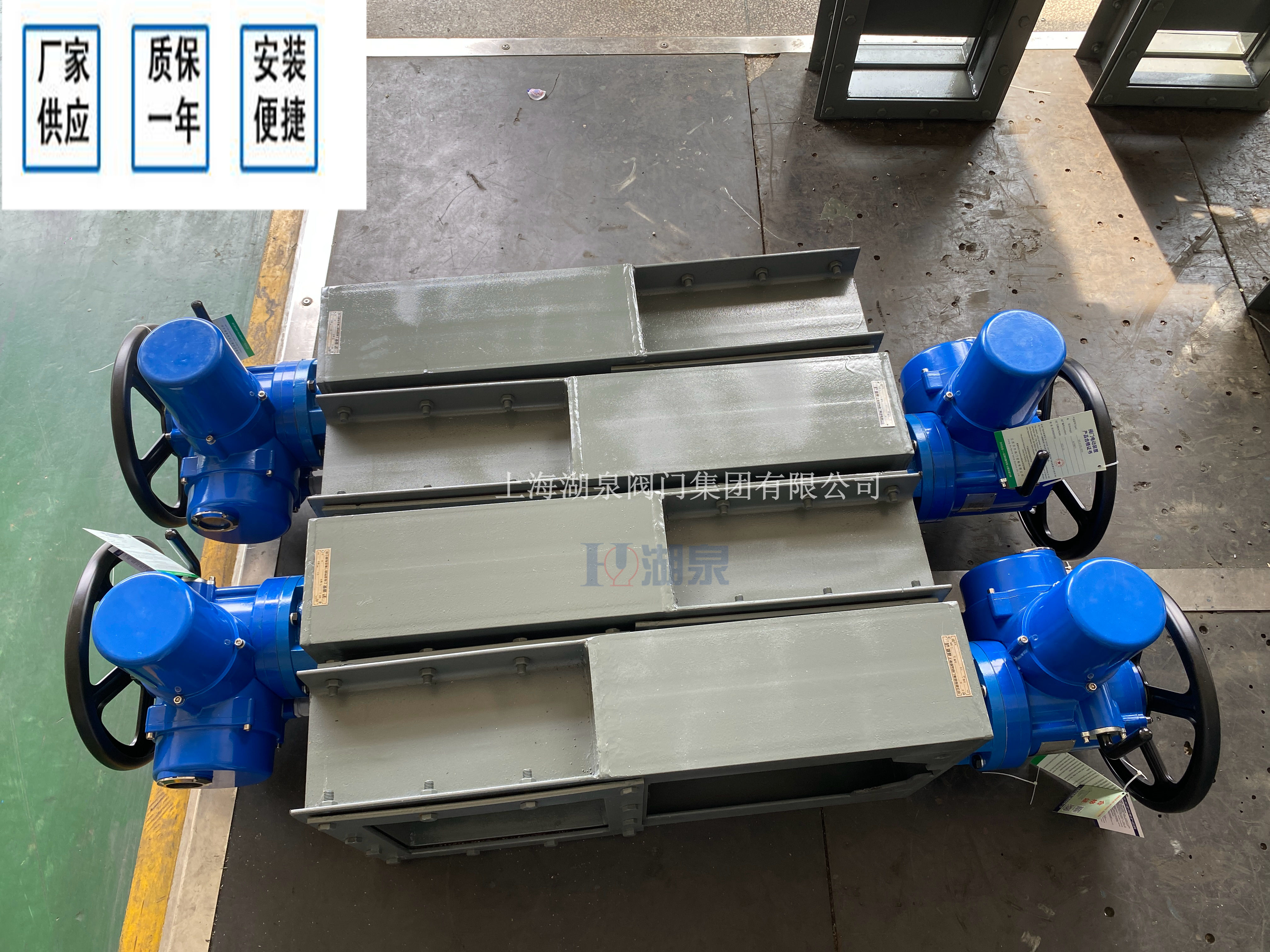

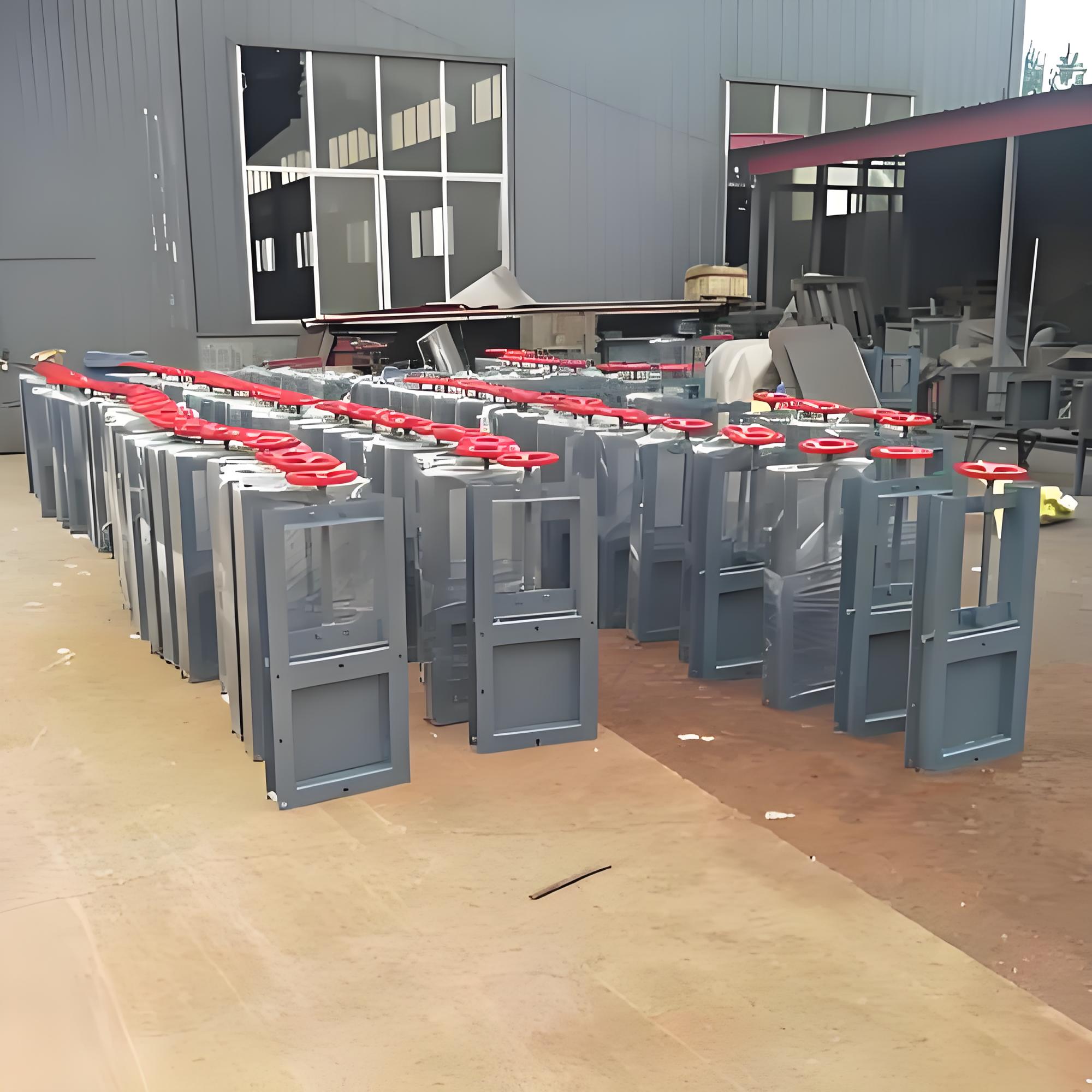

電動插板閥的主要技術特點、性能參數與選型指南
[ 2026-03-10 ]

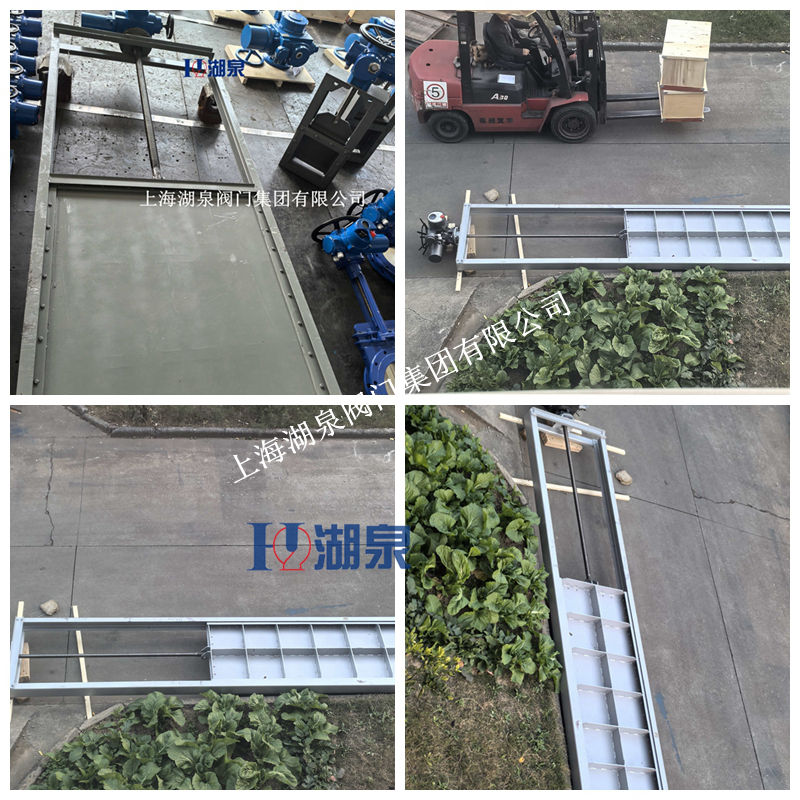

電動插板閥是一種閘板運動方向與流體方向垂直，用于全開或全關，不具備調節與節流功能的閥門。 其憑借結構緊湊、密封可靠、操作便捷等特點，廣泛應用于冶金、礦山、建材、化工、環保等行業的固體物料、粉料及漿料輸送系統。
一、主要技術特點
結構設計：閥門通常采用對夾式連接，結構簡單緊湊，重量輕，流阻小。
方形插板閥采用上裝式結構，可減少大口徑閥門的連接螺栓數量，提升可靠性。
密封形式：密封結構分為軟密封和硬密封兩類。軟密封閥座常用丁腈橡膠、三元乙丙橡膠或氟橡膠；硬密封可采用堆焊2Cr13或硬質合金等方式。
楔形密封面設計適用于粉塵、漿料等介質，具備自動補償功能，壽命較長。

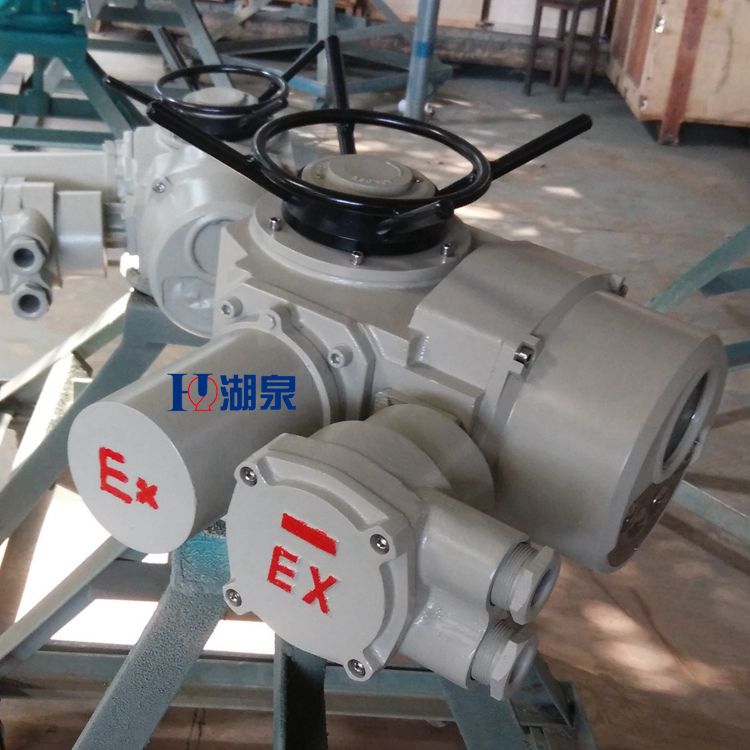

驅動與控制：通過電動執行機構驅動絲桿，帶動閘板做水平往復運動實現啟閉。
部分新型高壓型號集成了紅外測距等組件，可精確測量并控制閘板位置，提升操作便捷性與控制精度。
適用介質：專為處理固體顆粒、粉料、晶粒料及無粘性漿料設計，閥體通徑無凹槽，介質不易卡阻堵塞。
具備剪切功能，可刮除密封面粘著物。
安裝靈活性：安裝角度不受限制，操作空間要求小。
DN600以上規格建議垂直安裝。
二、關鍵性能參數
公稱通徑 (DN)：圓形閥門范圍一般為DN50至DN500。
方形閥門規格可達200×200mm至1200×1200mm。
公稱壓力 (PN)：常見范圍為1.0MPa至1.6MPa。
部分型號工作壓力可達0.6MPa至2.5MPa。
工作溫度：通常適用溫度范圍為-29℃至+180℃或+200℃。
部分型號可適應-30℃至+150℃，或高達300℃的工況。
閥門漏率：對于高密封要求場合，漏率可低至≤1.3×10?? Pa·L/S。
主要材質：
閥體：常用鑄鋼(WCB)、碳鋼(Q235A)、不銹鋼(304, 316, 304L, 316L)等。
閘板：材質包括2Cr13、201、304、316、316L等。
填料密封：多采用石墨盤根或聚四氟乙烯盤根。
三、選型指南
根據介質特性選擇：
普通粉料、固體顆粒：可選用標準軟密封或硬密封電動插板閥。
腐蝕性介質：應選擇閥體、閘板及密封件均為不銹鋼（如304、316L）或襯氟等耐腐蝕材質的閥門。
高溫介質：需確認閥門標稱的工作溫度上限，并選擇相應耐溫的密封材料（如硬質合金密封、氟橡膠）。
根據工況壓力與口徑選擇：
壓力等級：根據系統最大工作壓力，選擇公稱壓力留有適當裕量的閥門。高壓工況（如0.35MPa以上）需注意驅動力矩變化，并考慮具備增強結構的型號。
口徑與形狀：確定管道尺寸（圓形DN值或方形長寬），所選閥門通徑需與之匹配。方形插板閥更適用于方形管道或物料出口。
根據控制與功能需求選擇：
基本切斷功能：選擇標準電動驅動型號即可。
需精確控制或位置反饋：可考慮選用集成紅外測距等位置檢測組件的高端型號。
頻繁啟閉或快速切斷：應選擇結構緊湊、啟閉速度快、無卡阻設計的閥門。
安裝與維護注意事項：
安裝前須檢查閥門內腔及密封面清潔度，核對介質流向。
確保連接螺栓均勻擰緊，填料壓緊適度以保證密封且啟閉靈活。
必須為驅動裝置預留必要的操作與維修空間。
定期保養，對傳動部位加注潤滑油，避免隨意碰撞擠壓影響密封性能。
