閘閥種類簡介

[ 2013-09-04 ]

一、閘閥種類簡介
(一)按閘板的構造可分

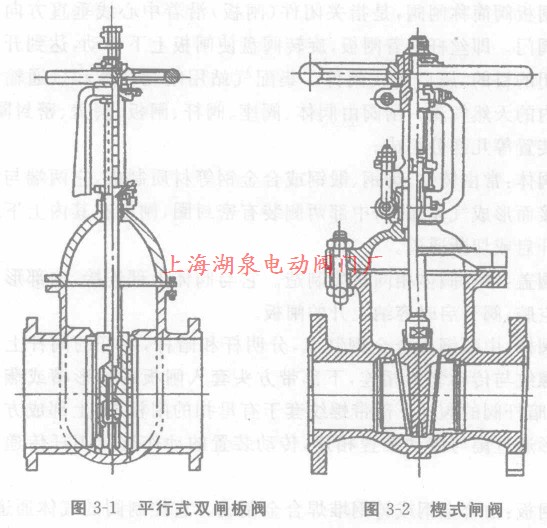

(1)平行式閘閥：密封面與垂直中心線平行相平行的問閥(圖3-1)。
(2)楔式閘閥：密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥(圖3-2)。

平行式雙閘板閘閥-楔式閘閥

(二)按閥扦的構造分
(1)明桿閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用。
(2)暗桿閘閥：閥桿螺母在閥體內，與介質直接接觸。開閉閘板時，用旋轉閥桿來實現。此種結構要裝有開閉指示器，以指示升閉程度。
