產品展示Products show

電動執行器閥門首頁 > 產品展示 > 電動執行器 >

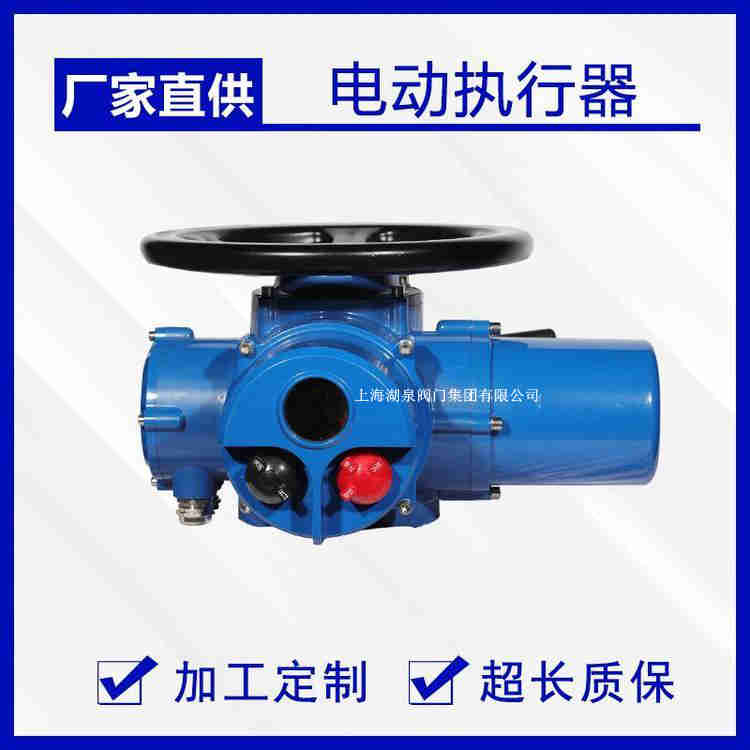

產品名稱：閥門電動裝置型號z15-18/z[ 2022-09-28 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹

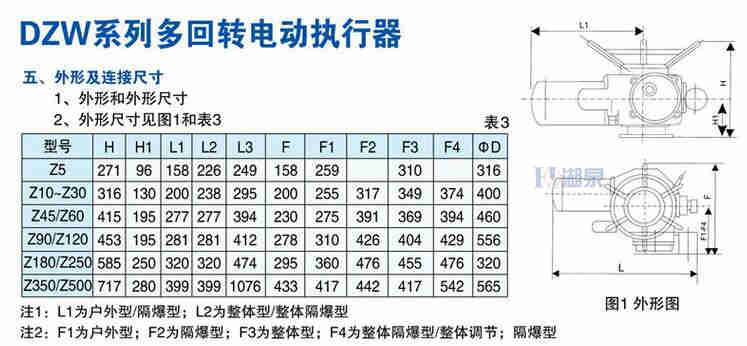

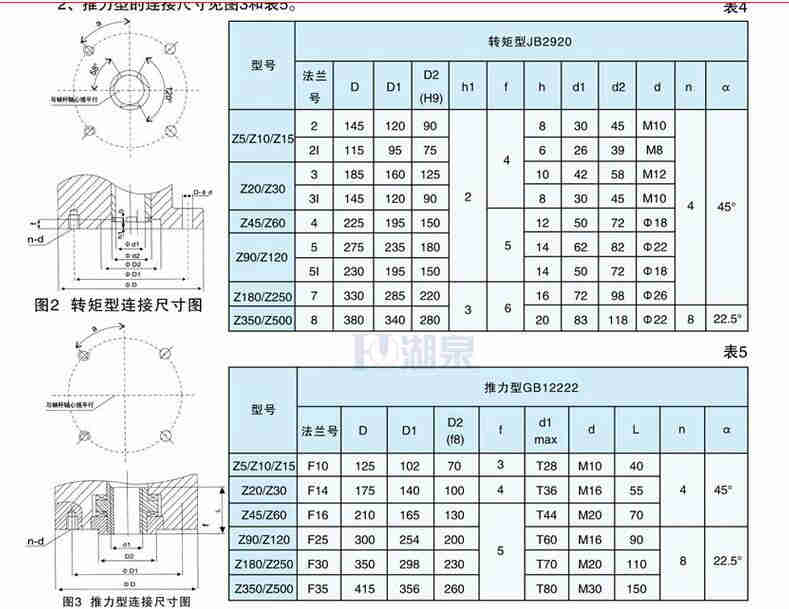

規格尺寸
結構圖片

一、閥門電動裝置型號z15-18/z產品介紹
上海湖泉Z10-18W,Z15-18W,Z20-18W閥門電動裝置,Z30-18W電動頭(又稱電動執行機構、電動執行器、電動頭),質量保證,產品實行三包,售后服務優良,產品終身保修歡迎咨詢洽談。閥門電動裝置價格,動設備取用能源方便容易,傳輸速度快,傳輸距離遠,靈敏度較高,閥門電動裝置價格,與其他電動調節儀表配合方便,易操作,安裝簡單,歡迎咨詢.多回轉閥門電動裝置,簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅。

二、閥門電動裝置型號z15-18/z產品的連接步驟
1、用手輪手動轉動閥門，確認無卡澀等異常情況，并轉到全閉位置；
2、將支架固定在閥門上；
3、將閥門電動裝置，電動執行機構，電動執行器放在支架上用螺栓和螺母輕輕擰上；
4、將閥門電動執行器轉到關閉位置，用連軸器和螺釘將閥門芯軸和電動執行器輸出軸固定；
5、擰上電動執行器和支架間的螺釘；
6、用手柄轉動電動執行器，確認無偏心，彎斜，運動平穩，注意不要超過行程!

三、閥門電動裝置型號z15-18/z產品表示方法
防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。
輸出軸Z大轉圈數：阿拉伯?dāng)?shù)字表示，無數字見表1
輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）
連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型
額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m
產品型式：多回轉電動裝置
型號示例：
1.Z30I-18W：多回轉電動裝置，輸出轉矩300N?m（30kgf?m），電站型接口，輸出轉速18r/min，Z大轉圈數60，常規戶外型。
2.Z45T-24B：多回轉電動裝置，輸出轉矩450N?m（45kgf?m），推力型接口，輸出轉速24 r/min，Z大轉圈數120，隔爆型。
3.Z120-24W/240T：多回轉電動裝置，輸出轉矩1200N?m (120kgf?m)，轉矩型接口，輸出轉速24 r/min，Z大轉圈數240圈，整體調節型。
