一、電動手動方形刀閘閥500×500（生產廠家）介紹
上海湖泉閥門集團有限公司電動閘板閥，電動方形閘板閥，電動耐磨閘板閥，電動耐磨閘板門廣泛應用于建材、冶金、礦山等行業粉塵物料流量控制的管道上。是控制粉塵物料流向的理想設備。該閘門主要由框架、絲桿螺母、閘板、電動頭組成，電機的轉動，使絲桿帶著絲桿螺母和閘板作水平方向的往復運動，達到閥門的啟閉目的 ，是種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，具有結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節。
二、電動手動方形刀閘閥500×500（生產廠家）特點
1、具有全通徑的通道，等同于平滑的管道，流通能力大，流阻小；具有雙重上下游密封，無需潤滑的密封部位，密封性好，可靠性高；具有較少的零 部件；設計新穎，既滿足了管線的工藝性要求，又滿足了用戶的操作和維護簡便性的要求，能保證閥門長期可靠地運行。
2、可提升的閘板密封面，可刮除密封面的的粘著物，自動清除雜物。
3、整體的不銹鋼材質，可防止腐蝕破壞。
4、短結構長度，可節省原料、安裝空間，也有效支持管道強度。
5、上密封填料函設計，使上密封安全有效，經久耐用。
6、三角形的支架節省原材料，保證需要的力學性能。
7、閥體加強筋設計提高閥體強度。
8、不銹鋼閥桿經久耐用，雙頭螺使用啟閉更為迅。

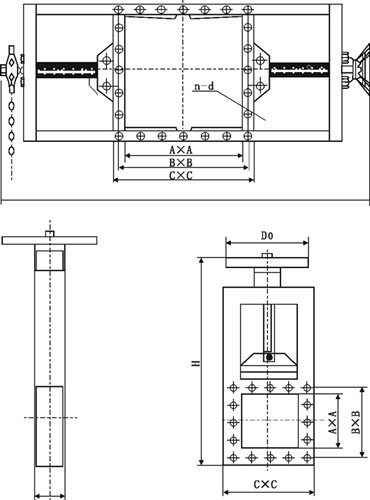

類別
A×A
B×B
C×C
H
L
n-d
重量
單向
200×200
256×256
296×296
820
100
8-Φ12
62
250×250
306×306
346×346
930
100
8-Φ14
70.5
300×300
356×356
396×396
1050
100
8-Φ14
81
400×400
456×456
496×496
140
100
12-Φ14
114
450×450
510×510
556×556
1450
120
12-Φ18
130
500×500
560×560
606×606
1610
120
16-Φ18
147
雙向
600×600
660×660
706×706
1830
120
16-Φ18
169
700×700
770×770
820×820
2130
140
20-Φ18
236
800×800
870×870
920×920
2440
140
20-Φ18
303
900×900
974×974
1030×1030
2660
160
27-Φ23
424
1000×1000
10741074
1130×1130
2870
160
24-Φ23
636
說明
LMD-單向
I-手輪
距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
