刀型閘閥閥門首頁 > 產品展示 > 閘閥 > 刀型閘閥 >

產品名稱：煤氣電動刀型閘閥DN2400[ 2020-11-03 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、煤氣電動刀型閘閥DN2400產品介紹

    上海湖泉閥門有限公司煤氣電動刀型閘閥DN2400其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點為，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所要解決的問題是提供一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便等優點，適宜在含粉塵或焦油的煤氣管線中使用。

    二、煤氣電動刀型閘閥DN2400產品特點

    1、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
    2、刀形漿電動閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
    3、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
    4、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
    5、工作溫度：碳素鋼：-29℃～325℃；不銹鋼：-40℃～600℃；鉻鉬釩鋼：≤550℃。
    6、工作壓力：0．6～1．6MPa。
    7、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。

    三、煤氣電動刀型閘閥DN2400產品表示方法

    產品型號：PZ943H/F/X/Y
    公稱通徑：NPS2"～32", DN50～1200mm
    壓力范圍：CL150, PN0.6～2.5MPa
    工作溫度：≤200℃
    主體材質：碳鋼、不銹鋼
    設計標準：API 600、API6D、ASME B16.34、GB/T 12234
    結構長度：ASME B16.10、API6D、GB/T 12221
    連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
    壓力試驗：API 598、GB/T 13927、JB/T 9092
    壓力-溫度等級：ASME B16.34 、GB/T 12224
    電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

    四、煤氣電動刀型閘閥DN2400適用范圍

    采礦、鋼鐵工業——用于煤漿、濾碴漿等。
    凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
    造紙工業——用于任何濃度紙漿、料水混合物。
    制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
    食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
    電站除灰——用于灰渣漿。

    五、煤氣電動刀型閘閥DN2400主要性能規范

    公稱壓力（MPa) 殼體試驗（MPa) 密封試驗（MPa) 工作溫度 適用介質
    1.0
    1.6    		 1.5
    2.4    		 1.1
    1.8    		 ≤100℃
    ≤100℃    		 紙漿、污水、煤漿、灰、渣水混和物

    六、煤氣電動刀型閘閥DN2400產品零部件材料

    Z973F、Z973H 型電動刀型閘閥（刀閘閥）零部件材料
    型號 材料
    閥體 閘板 密封面 閥桿 填料
    Z973F-6C 碳素鋼 鉻鎳鈦不銹鋼 氟塑料 鉻不銹鋼 石棉
    Z973H-6C 鑲或噴焊鐵基合金
    Z973F-10C 氟塑料
    Z973H-10C 鑲或噴焊鐵基合金
    Z973F-16C 氟塑料
    Z973H-16C 鑲或噴焊鐵基合金

  • 七、煤氣電動刀型閘閥DN2400產品主要外形尺寸

    公稱壓力 DN L D1 D2 H A B C D N-Φ 電裝型號
    0.6MPa 50 48 90 110 600 215 125 318 197 4-M12 DZ10
    65 48 110 130 670 215 125 318 197 4-M12 DZ10
    80 51 125 150 680 215 125 318 197 4-M16 DZ10
    100 51 145 170 700 215 125 318 197 4-M16 DZ10
    125 57 175 200 720 215 125 318 197 8-M16 DZ10
    150 57 200 225 790 215 125 318 197 8-M16 DZ10
    200 70 255 280 850 215 125 363 197 8-M16 DZ15
    250 70 310 335 1100 215 125 363 197 12-M16 DZ20
    300 76 362 395 1180 215 125 363 197 12-M20 DZ20
    350 76 412 445 1280 215 125 363 197 12-M20 DZ30
    400 89 462 495 1460 215 125 363 197 16-M20 DZ45
    450 89 518 550 1600 240 235 437 277 16-M20 DZ45
    500 114 568 600 1800 240 235 437 277 16-M20 DZ60
    600 114 670 705 2100 240 235 437 277 20-M22 DZ60
    700 127 775 810 2300 274 260 526 283 24-M22 DZ90
    800 127 880 920 2500 274 260 526 283 24-M27 DZ120
    900 154 980 1020 2700 319 295 554 309 24-M27 DZ180
    1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250
    1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250
    1.0MPa 50 48 100 125 600 215 125 318 197 4-M16 DZ10
    65 48 120 145 670 215 125 318 197 4-M16 DZ10
    80 51 135 160 680 215 125 318 197 4-M16 DZ10
    100 51 155 180 700 215 125 318 197 8-M16 DZ10
    125 57 185 210 720 215 125 318 197 8-M16 DZ10
    150 57 210 2400 790 215 125 363 197 8-M20 DZ15
    200 70 265 295 850 215 125 363 197 8-M20 DZ20
    250 70 320 350 1140 215 125 363 197 12-M20 DZ20
    300 76 368 400 1180 215 125 363 197 12-M20 DZ30
    350 76 428 460 1280 215 125 363 197 16-M20 DZ30
    400 89 482 515 1460 240 235 437 277 16-M22 DZ45
    450 89 532 565 1600 240 235 437 277 20-M22 DZ45
    500 114 585 620 1800 240 235 437 277 20-M22 DZ60
    600 114 685 725 2100 240 235 437 277 20-M27 DZ60
    700 127 800 840 2300 274 260 526 238 24-M27 DZ120
    800 127 898 950 2500 319 295 554 309 24-M30 DZ180
    900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180
    1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250
    1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258


  • 八、煤氣電動刀型閘閥DN2400產品主要圖

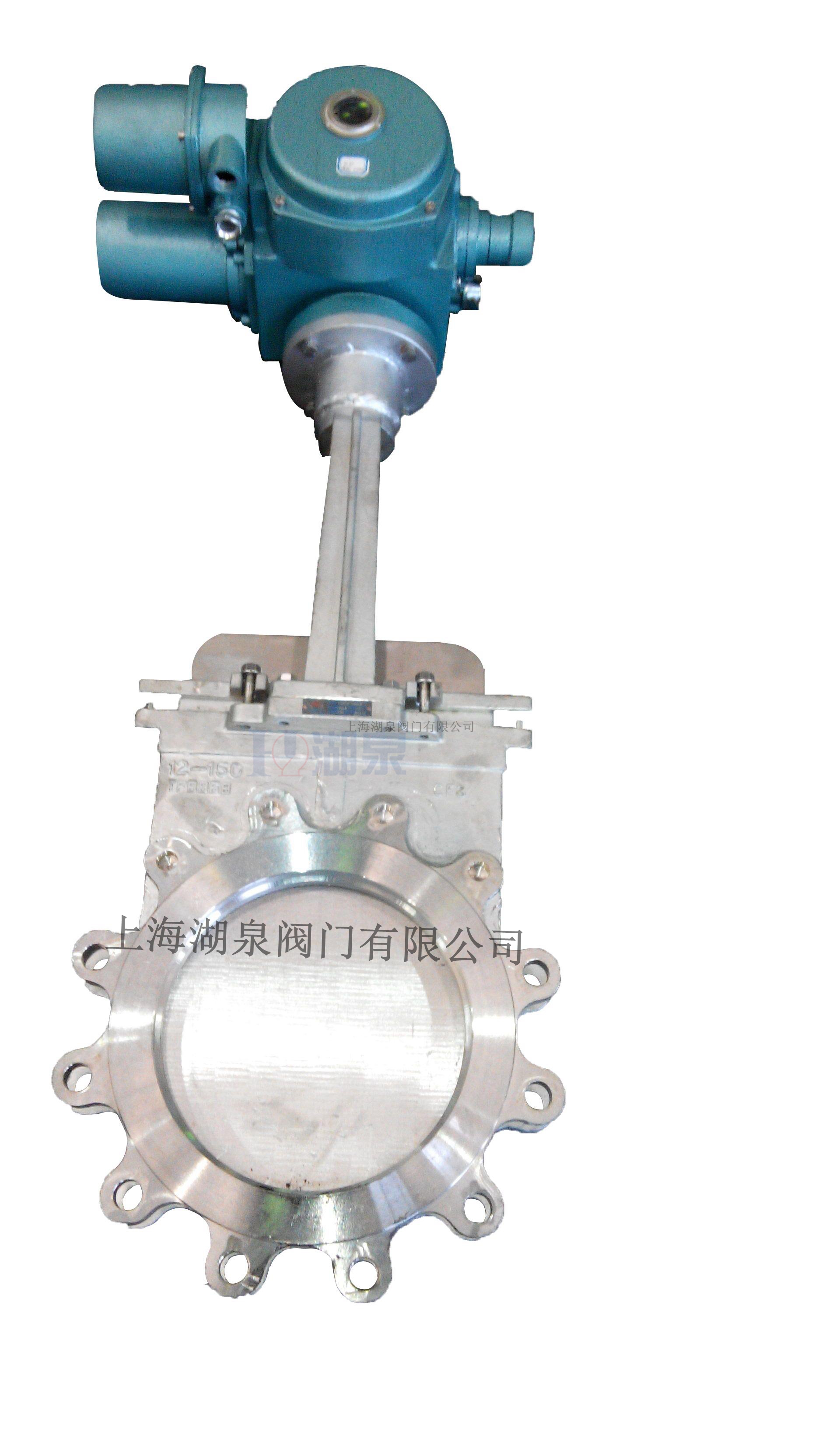

    煤氣電動刀型閘閥DN2400
